تعویض باتری کرکره برقی یکی از رایج‌ترین سرویس‌های نگهداری است که هنگام قطع برق شهری، درب یا کرکره دیگر بالا نمی‌رود. این راهنما نشانه‌های خرابی باتری، مراحل تعویض ایمن، تفاوت بین باتری‌های ۱۲ و ۲۴ ولت، و تصمیم‌گیری میان تعویض یا حذف کامل سیستم یو پی اس را پوشش می‌دهد.
خلاصه در یک نگاه
- علائم اصلی خرابی: بوق پیوسته یا منقطع از باکس کنترل، عدم بالا رفتن درب در قطعی برق، یا کندی غیرعادی حرکت.
- عمر مفید: باتری‌های UPS معمولاً بین ۲ تا ۳ سال کارایی دارند و سپس نیازمند تعویض می‌شوند.
- تعویض جفتی اجباری: در موتورهای ساید، دو باتری ۱۲ ولت به صورت سری برای تامین ۲۴ ولت باید همزمان تعویض شوند.
- تفاوت خرابی: بوق زدن ممکن است از باتری، برد شارژر یا فیوز سوخته ناشی شود؛ تست ولتاژ تفاوت را مشخص می‌کند.
- گزینه حذف: اگر هزینه تعویض مرتب زیاد است، می‌توان سیستم یو پی اس را غیرفعال کرد و به سیستم زنجیری دستی تبدیل کرد.
| نشانه خرابی | علت احتمالی | اقدام فوری |
|---|---|---|
| بوق پیوسته یا منقطع | باتری تخلیه شده یا برد شارژر خراب | تست ولتاژ باتری با مولتی‌متر؛ اگر زیر ۱۱ ولت بود، تعویض لازم است |
| درب نمی‌رود بالا در قطعی برق | باتری فاسد یا سلول‌های داخلی شکسته | بررسی ظاهری برای بادکردگی یا نشتی؛ اگر سالم بود، تست بار کنید |
| حرکت کند یا متقطع | باتری ضعیف یا اتصالات شل | بررسی سفتی کابل‌ها و ترمینال‌های باتری |
| درب بالا می‌رود اما در برق شهری کند است | مدار شارژر خراب یا باتری دیگر سالم | بررسی فیوز محافظ و اتصالات برد |
| بادکردگی یا نشتی مایع | باتری سیلد لید اسید فاسد شده | تعویض فوری؛ ادامه استفاده خطرناک است |
باتری کرکره برقی چیست و سیستم برق اضطراری کرکره برقی چگونه کار می‌کند؟
باتری درب کرکره برقی یک منبع تغذیه پشتیبان است که هنگام قطع برق شهری، کرکره یا درب اتوماتیک را برای چند بار بالا و پایین رفتن تامین برق می‌کند. این باتری‌ها معمولاً از نوع سرب‌اسید تنظیم‌شده با دریچه (VRLA) هستند که در یک باکس کنترل (یو پی اس) قرار دارند و مدار شارژر آن‌ها را در هنگام وجود برق شهری شارژ نگه می‌دارد.
سیستم برق اضطراری کرکره برقی بر اساس نوع موتور متفاوت است. در موتورهای ساید (Side Motor)، دو باتری ۱۲ ولت با ظرفیت ۴.۵ تا ۵ آمپرساعت به صورت سری (مثبت یکی به منفی دیگری) متصل می‌شوند تا ولتاژ ۲۴ ولت تامین شود. این باتری‌ها درون باکس کنترل جای دارند و مدار فرمان و شارژر داخلی آن‌ها را مدیریت می‌کند.
تفاوت باتری در موتورهای ساید ۲۴ ولت و موتورهای توبولار
موتورهای ساید کرکره‌های سنگین (پارکینگ‌ها، مغازه‌ها) معمولاً از یک باکس کنترل داخلی با باتری‌های DC استفاده می‌کنند. این باتری‌ها مستقیماً به مدار موتور متصل هستند و هنگام قطع برق، درب را برای چند بار حرکت می‌دهند. در مقابل، موتورهای توبولار (Tubular Motor) که معمولاً در کرکره‌های سبک‌تر یا درب‌های رولتی کوچک استفاده می‌شوند، اغلب از یک منبع تغذیه بدون وقفه (UPS) خارجی ۲۲۰ ولت استفاده می‌کنند که موتور را از طریق کابل برق تامین می‌کند.
تفاوت کلیدی این است که موتورهای ساید نیاز به باتری‌های DC داخلی دارند زیرا مدار کنترل آن‌ها ۲۴ ولت DC است، اما موتورهای توبولار می‌توانند از یو پی اس خارجی ۲۲۰ ولت AC استفاده کنند. بنابراین، هنگام تعویض باتری کرکره برقی، باید نوع موتور را شناسایی کنید.
نقش مدار شارژر در طول عمر باتری درب کرکره ای

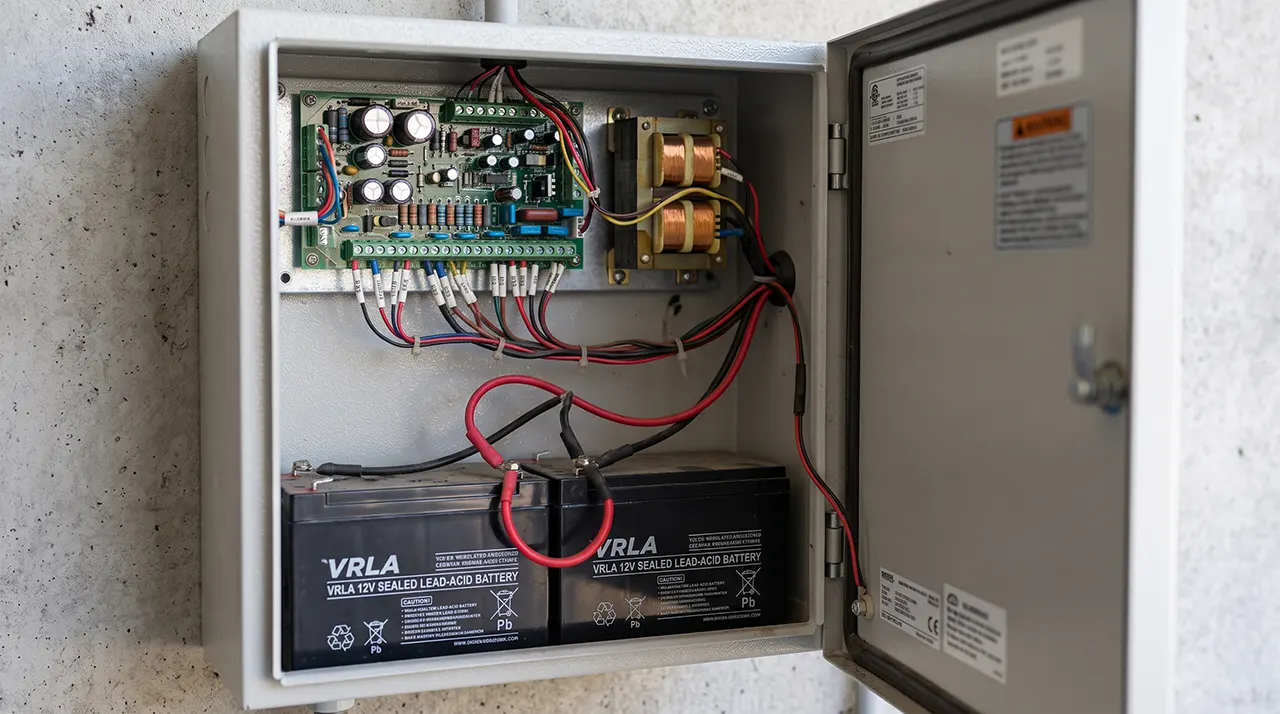

مدار شارژر داخلی باکس کنترل مسئول نگهداری باتری در حالت شارژ کامل است. این مدار ولتاژ ورودی ۲۲۰ ولت را تبدیل کرده و باتری‌ها را با جریان کنترل‌شده شارژ می‌کند. اگر شارژر خراب باشد، باتری‌ها حتی در صورت وجود برق شهری، تخلیه می‌شوند و عمر مفیدشان کاهش می‌یابد.
یکی از اشتباهات رایج این است که کاربران فکر می‌کنند باتری خراب است، اما در واقع شارژر کار نمی‌کند. این تفاوت را می‌توان با تست ولتاژ باتری بعد از ۲۴ ساعت قطع برق مشخص کرد. اگر ولتاژ باتری پس از شارژ شدن در برق شهری به ۲۴ ولت نرسد، شارژر خراب است. اگر ولتاژ سریع کاهش یابد، باتری فاسد است.
از کجا بفهمیم زمان تعویض باتری کرکره برقی رسیده است؟ (علائم خرابی)
تشخیص دقیق خرابی باتری از سایر مشکلات کنترل یا موتور باعث می شود تا از هزینه‌های غیرضروری تعمیرات کرکره برقی جلوگیری کنید. علائم خرابی باتری معمولاً واضح هستند، اما نیاز به بررسی منطقی دارند.
صدای بوق ممتد یا منقطع از باکس یو پی اس
بوق پیوسته یا منقطع از باکس کنترل معمولاً نشانه‌ای است که سیستم یو پی اس مشکلی تشخیص کرده است. این صدا می‌تواند از سه منبع ناشی شود: باتری تخلیه شده، برد شارژر خراب، یا فیوز محافظ سوخته.
برای تشخیص دقیق، ابتدا بررسی کنید که آیا برق شهری قطع است یا نه. اگر برق شهری وجود دارد و باز هم بوق می‌زند، مسئله از شارژر یا فیوز است. اگر برق قطع است و بوق می‌زند، باتری تخلیه شده است. برای تأیید، یک مولتی‌متر دیجیتالی استفاده کنید و ولتاژ بین ترمینال‌های مثبت و منفی باتری را اندازه بگیرید. اگر کمتر از ۱۱ ولت باشد، باتری نیاز به تعویض دارد.
نکته مهم: بوق زدن یو پی اس کرکره برقی ممکن است برای چند دقیقه ادامه یابد و سپس قطع شود. این نشان می‌دهد که باتری هنوز کمی انرژی دارد اما نمی‌تواند درب را بالا برد. در این صورت، تعویض فوری لازم است.

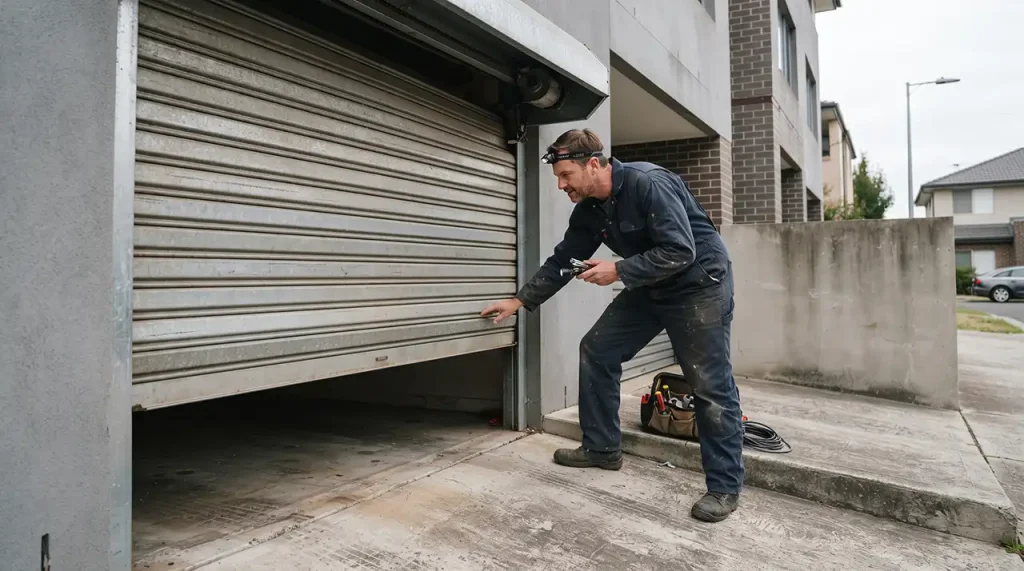

توقف مکرر تیغه‌ها حین بالا رفتن یا پایین آمدن در نبود برق
اگر هنگام قطع برق شهری، درب یا کرکره برای چند سانتی‌متر بالا می‌رود و سپس متوقف می‌شود، باتری ضعیف است. این نشان می‌دهد که باتری برای یک حرکت کامل انرژی کافی ندارد. در این حالت، باتری هنوز کمی شارژ دارد اما عمر مفیدش تمام شده است.
این وضعیت خطرناک است زیرا درب نیمه‌باز می‌ماند و امنیت را تهدید می‌کند. برای بررسی، درب را به صورت دستی بالا بکشید (اگر سیستم زنجیری دستی داشته باشد) و سپس دوباره سعی کنید. اگر دوباره متوقف شود، تعویض باتری اجتناب‌ناپذیر است.

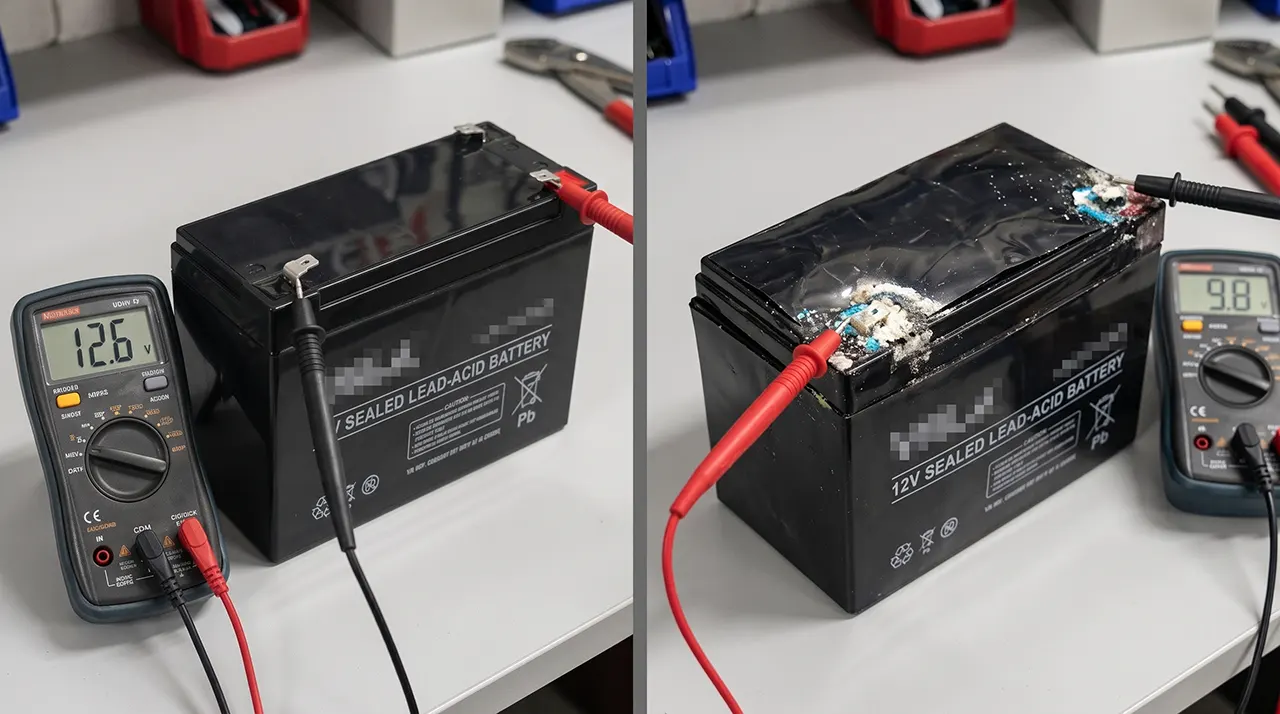

بررسی تغییرات ظاهری (بادکردگی، سولفاته شدن و نشتی)
بادکردگی باتری نشانه‌ای است که سلول‌های داخلی فاسد شده‌اند. باتری‌های سرب‌اسید سیلد لید اسید (VRLA) دارای دریچه‌های فشار هستند که گازهای داخلی را تخلیه می‌کنند، اما اگر دریچه‌ها مسدود شوند یا باتری بیش‌ازحد شارژ شود، باتری باد می‌کند.
سولفاته شدن (رسوب سفید یا آبی روی ترمینال‌ها) نشان می‌دهد که باتری برای مدت طولانی شارژ نشده یا بیش‌ازحد شارژ شده است. این رسوب‌ها اتصال الکتریکی را ضعیف می‌کنند و باعث افت ولتاژ می‌شوند.
نشتی مایع (معمولاً اسید) از باتری نشانه‌ای است که باتری کاملاً فاسد شده است. در این صورت، تعویض فوری لازم است و باید احتیاط کنید تا اسید به پوست یا لباس نخورد.

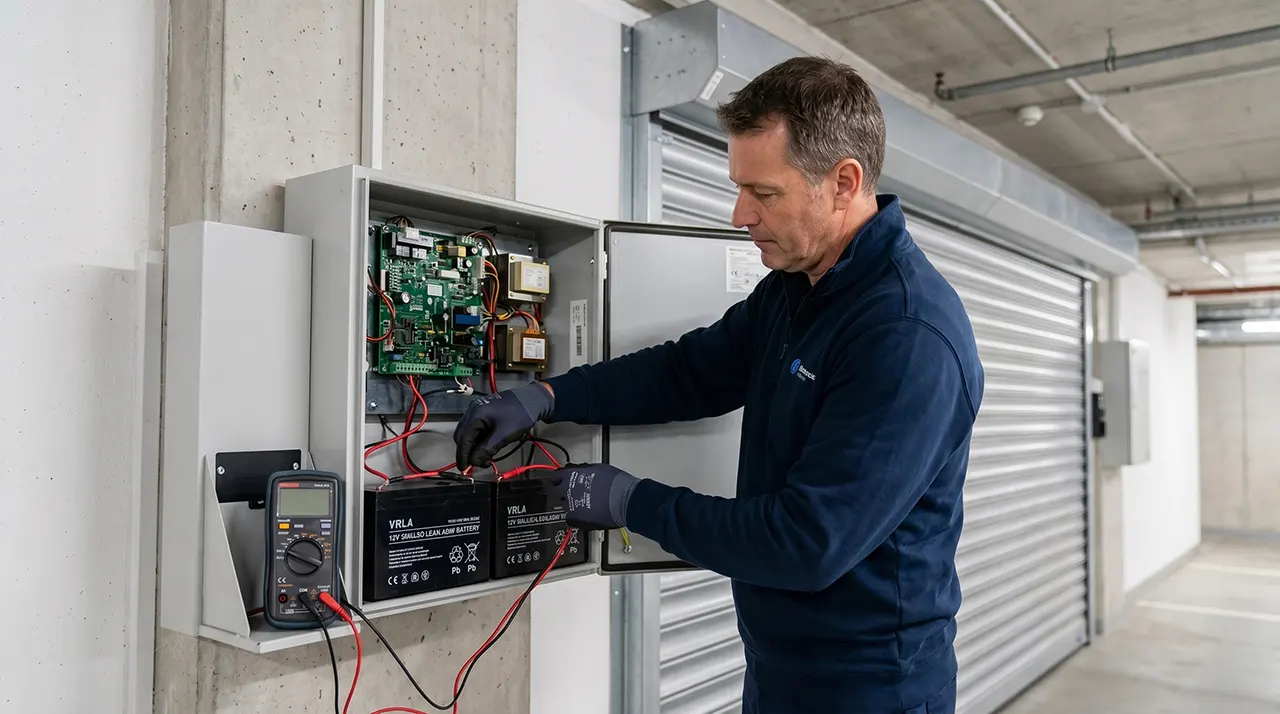

آموزش گام‌به‌گام و نحوه نصب باتری کرکره برقی جدید
نصب باتری کرکره برقی یک کار نسبتاً ساده است اما نیاز به دقت و رعایت ایمنی دارد. اشتباه در سیم‌بندی می‌تواند مدار کنترل را سوزاند و هزینه‌های بیشتری ایجاد کند.
اقدامات ایمنی پیش از باز کردن باکس کنترل
قبل از هر کاری، فیوز برق شهری ورودی باکس کنترل را خاموش کنید یا فیش آن را از پریز بکشید. این کار جلوگیری می‌کند از اتصال کوتاه ناخواسته هنگام جابه‌جایی سیم‌ها.
سپس، صبر کنید تا خازن‌های داخلی مدار تخلیه شوند (حدود ۲ دقیقه). این مرحله ضروری است زیرا حتی بعد از قطع برق، خازن‌ها ممکن است شارژ باقی داشته باشند و شما را برق گرفت کنند.
برای اطمینان، یک مولتی‌متر استفاده کنید و ولتاژ بین ترمینال‌های مثبت و منفی را اندازه بگیرید. اگر صفر باشد، ایمن است که ادامه دهید.

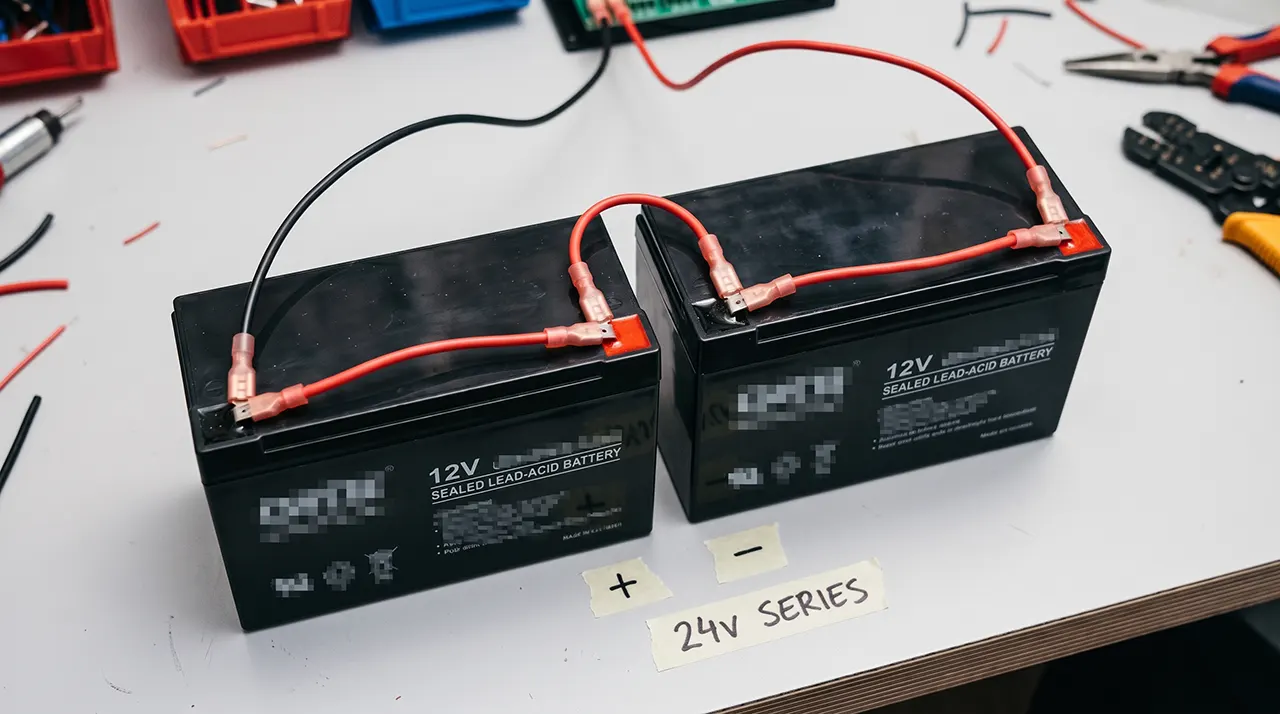

سیم‌بندی و اتصال سری باتری‌ها در موتور ساید
در موتورهای ساید، دو باتری ۱۲ ولت به صورت سری متصل می‌شوند. این بدان معنی است که ترمینال مثبت باتری اول به ترمینال منفی باتری دوم متصل می‌شود، و ترمینال‌های آزاد (مثبت باتری دوم و منفی باتری اول) به مدار کنترل متصل می‌شوند.
رنگ سیم‌ها معمولاً قرمز برای مثبت و مشکی برای منفی است. کابل واسط سری معمولاً قرمز است و از ترمینال مثبت باتری اول به ترمینال منفی باتری دوم متصل می‌شود.
اگر باتری‌های قدیمی را برداشتید، عکسی از سیم‌بندی قبلی بگیرید تا مطمئن شوید سیم‌های جدید به همان ترتیب متصل می‌شوند. اگر سیم‌ها معکوس متصل شوند، مدار کنترل سوخته می‌شود.
تست نهایی و شارژ اولیه سیستم
بعد از اتصال باتری‌های جدید، فیوز برق شهری را دوباره روشن کنید. سیستم یو پی اس باید بوق کوتاهی بزند (نشانه‌ای از شروع شارژ) و سپس ساکت شود.
ولتاژ باتری را دوباره اندازه بگیرید. باید حدود ۲۴ ولت باشد (یا کمی بیشتر اگر شارژر فعال باشد). اگر ولتاژ صفر یا بسیار کم باشد، اتصالات را بررسی کنید.
سپس، درب را چند بار بالا و پایین کنید تا مطمئن شوید حرکت نرم و بدون صدای غریب است. بعد از تعویض، باتری‌ها باید برای حدود ۱۲ ساعت شارژ شوند تا کاملاً پر شوند. در این مدت، درب را بیش‌ازحد استفاده نکنید.
⚠️ نکته ایمنی: اگر در هر مرحله از این فرآیند احساس عدم‌اطمینان کردید یا سیستم به‌طور غیرعادی رفتار کرد، فوری‌اً کار را متوقف کنید و با یک تعمیرکار متخصص تماس بگیرید. کار با برق و باتری‌های سرب‌اسید می‌تواند خطرناک باشد.
تعویض یا حذف؛ روش حذف باطری کرکره برقی در چه شرایطی مناسب است؟
روش حذف باطری کرکره برقی یعنی غیرفعال کردن کامل سیستم برق اضطراری و اتصال مستقیم تغذیه به موتور، به‌طوری‌که کرکره فقط در حضور برق شهری کار کند. این انتخاب برای مناطقی مناسب است که قطعی‌های برق نادر هستند و هزینه نگهداری باتری‌های دوره‌ای توجیه‌پذیر نیست.
مراحل خروج یو پی اس از مدار به صورت نرم‌افزاری و سخت‌افزاری
خروج سیستم یو پی اس از مدار دو روش دارد. روش نرم‌افزاری شامل خاموش کردن کلید تخصصی روی برد کنترل است که باتری را از مدار جدا می‌کند؛ این روش ایمن‌ترین است و نیازی به باز کردن محفظه ندارد. روش سخت‌افزاری جداسازی فیزیکی کابل‌های باتری از ترمینال‌های مثبت و منفی است.
اگر برد شارژر دارای کلید یا دکمه غیرفعال‌سازی است، ابتدا آن را خاموش کنید. سپس کابل‌های باتری را از ترمینال‌های برد جدا کنید و اطمینان حاصل کنید که هیچ سیم لخت درون محفظه باقی نمانده است. در نهایت، تغذیه ۲۲۰ ولت را مستقیماً به ترانس کاهنده‌ی ولتاژ متصل کنید تا موتور تنها از برق شهری تغذیه شود.
چالش‌های حذف باتری و نحوه باز کردن دستی با زنجیر خلاص‌کن

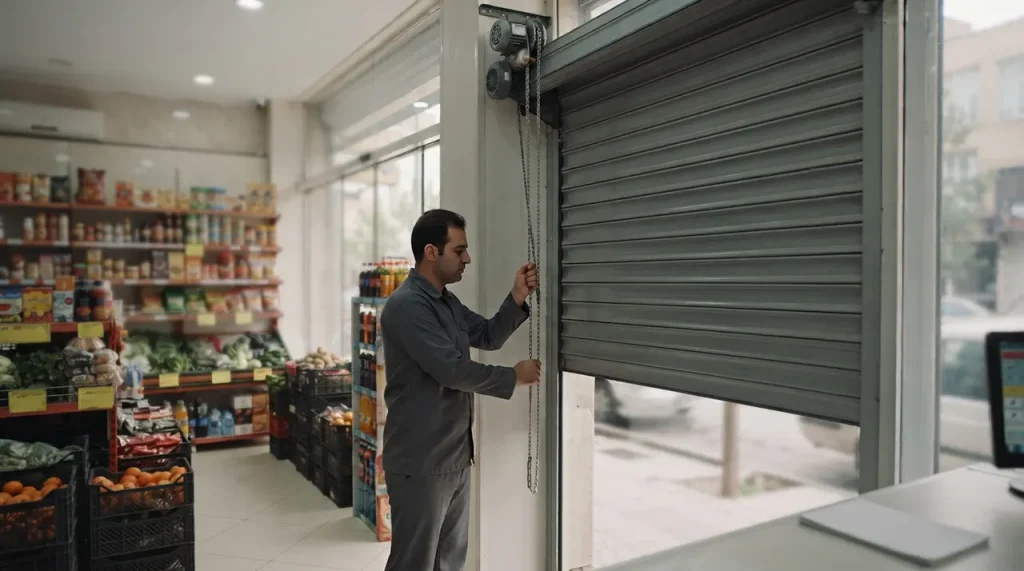

بزرگ‌ترین چالش حذف باتری این است که در صورت قطع برق، کرکره کاملاً بسته می‌ماند و نمی‌توان آن را باز کرد مگر با استفاده از خلاص‌کن دستی. خلاص‌کن زنجیری یک مکانیزم مکانیکی است که با کشیدن زنجیر، گیربکس را از موتور جدا می‌کند و کرکره را برای باز کردن دستی آزاد می‌کند.
این روش برای پارکینگ‌های کم‌تردد یا انبارهایی که قطع برق بسیار نادر است قابل‌قبول است. اما برای مغازه‌ها و پارکینگ‌های پرتردد، عدم دسترسی فوری به خلاص‌کن در شب یا ساعات تعطیل می‌تواند مشکل ایجاد کند. همچنین، کاربران عام اغلب نحوه استفاده از خلاص‌کن را نمی‌دانند و این باعث تاخیر و دردسر می‌شود.
مقایسه هزینه تعویض دوره‌ای باتری در برابر دردسرهای نبود برق اضطراری
تعویض باتری کرکره برقی هر ۲ تا ۳ سال یکبار هزینه‌ای دارد، اما در مقابل، سیستم برق اضطراری در هر قطع برق شهری، کرکره را باز و بسته می‌کند. برای مناطقی که قطع برق کمتر از یکبار در سال است، هزینه تعویض باتری ممکن است بیشتر از ارزش آن باشد.
از سوی دیگر، اگر ساختمان در منطقه‌ای قرار دارد که قطع‌های برق مکرر هستند یا پارکینگ شب‌تاب است، حذف باتری باعث خسارت‌های اقتصادی و ایمنی می‌شود. تصمیم نهایی باید بر اساس تاریخچه قطع‌های برق منطقه و نوع استفاده از کرکره گرفته شود. برای مشاوره دقیق درباره شرایط خاص ساختمان شما، تعمیر کرکره برقی را از کارشناسان آتی‌در سرویس درخواست کنید.
عوامل موثر بر هزینه و مشخصات باتری مناسب برای باتری درب کرکره برقی
باتری درب کرکره برقی باید با مشخصات دقیق دستگاه انتخاب شود. ولتاژ، ظرفیت آمپرساعت، نوع شیمیایی و تاریخ تولید همگی بر عمر مفید و کارایی سیستم برق اضطراری تاثیر می‌گذارند.
ظرفیت مناسب (۱۲ ولت ۴.۵، ۵ یا ۷ آمپرساعت)
باتری‌های استفاده‌شده در سیستم‌های کرکره برقی معمولاً از نوع سرب‌اسید ۱۲ ولت با ظرفیت ۴.۵ تا ۵ آمپرساعت هستند. برای سیستم‌های سنگین‌تر یا کرکره‌های بزرگ‌تر، ظرفیت ۷ آمپرساعت نیز استفاده می‌شود. انتخاب ظرفیت نادرست باعث می‌شود که باتری در چند دقیقه تخلیه شود یا برعکس، شارژ نشود.
برای موتورهای ساید مجهز به مدار پشتیبان برق اضطراری، دو باتری ۱۲ ولت به صورت سری برای تامین ولتاژ ۲۴ ولت استفاده می‌شوند. در این حالت، هر دو باتری باید دقیقاً یک‌سان باشند و در یک زمان نصب شوند تا عدم‌تعادل ولتاژ باعث خرابی برد شارژر نشود.
اهمیت تاریخ تولید و فناوری ساخت سیلد لید اسید
باتری سیلد لید اسید (VRLA) یک فناوری مدرن است که باتری را بدون نیاز به افزودن آب نگهداری می‌کند. این نوع باتری برای سیستم‌های برق اضطراری کرکره برقی استاندارد است.
تاریخ تولید باتری بسیار حائز اهمیت است. باتری‌های قدیمی‌تر، حتی اگر هرگز استفاده نشده باشند، به دلیل تخلیه خودبخودی، عمر مفید کمتری دارند. خرید باتری‌های تاریخ‌گذشته با قیمت پایین‌تر می‌تواند باعث ضرر مضاعف شود: اولاً، باتری زودتر خراب می‌شود و دوباره تعویض نیاز است؛ ثانیاً، ممکن است در میان کار، کرکره در زمان قطع برق کار نکند.
عوامل تاثیرگذار بر اجرت تعویض و ایاب و ذهاب تکنسین
هزینه تعویض باتری کرکره برقی فقط قیمت خود باتری نیست. عوامل دیگری نیز تاثیرگذار هستند: ارتفاع کرکره (اگر روی سقف یا دیوار بلند نصب شده باشد)، نیاز به تست برد شارژر برای اطمینان از سالم‌بودن آن، رفع اتصالی‌های احتمالی یا خوردگی ترمینال‌ها، و ایاب و ذهاب تکنسین.
برای دریافت استعلام دقیق درباره هزینه سرویس و مشخصات باتری مناسب برای دستگاه خاص شما، تعمیر کرکره برقی را از آتی‌در سرویس درخواست کنید.
اشتباهات رایج در تعویض باطری درب کرکره ای که باعث سوختن مدار می‌شود
خطاهای سیم‌کشی یا انتخاب اشتباه باتری می‌تواند به برد شارژر و کل سیستم کنترل آسیب جدی وارد کند. این اشتباهات اغلب توسط تعمیرکاران غیرمتخصص انجام می‌شوند و باعث هزینه‌های بسیار بیشتری می‌شوند.
اشتباه اول: برعکس زدن قطب‌های مثبت و منفی. اگر کابل‌های باتری به‌صورت برعکس به ترمینال‌های برد متصل شوند، جریان الکتریکی معکوس از پل دیود برد شارژر عبور می‌کند و آن را فوری‌اً می‌سوزاند. این خرابی غیرقابل‌تعمیر است و نیاز به تعویض کل برد دارد. همیشه قبل از اتصال، ترمینال‌های مثبت (قرمز) و منفی (سیاه) را بررسی کنید.
اشتباه دوم: استفاده از باتری‌های غیراستاندارد با آمپراژ بسیار بالا. برخی تعمیرکاران برای کاهش هزینه، باتری‌های با ظرفیت بسیار بالا (مثلاً ۱۲ ولت ۱۰۰ آمپرساعت) نصب می‌کنند. این باتری‌ها جریان بسیار زیادی را به برد شارژر ارسال می‌کنند و باعث سوختن فیوز محافظ یا حتی خود برد می‌شوند.
اشتباه سوم: رها کردن سیم‌های برق لخت درون محفظه. اگر سیم‌های باتری بدون عایق‌بندی درست درون جعبه باقی بمانند، ممکن است با فلزات دیگر تماس پیدا کنند و اتصال کوتاه ایجاد کنند. همیشه از سرسیم استاندارد و عایق‌بندی مناسب استفاده کنید.
سوالات متداول
چرا پس از تعویض باتری کرکره برقی، همچنان صدای بوق دستگاه قطع نمی‌شود؟
بوق ممتد یو پی اس معمولاً نشانه‌ی خرابی برد شارژر است، نه خود باتری. اگر پس از تعویض باتری بوق ادامه دارد، برد شارژر احتمالاً دچار خرابی است و نیاز به تعویض دارد. همچنین، اگر باتری جدید به‌صورت برعکس متصل شده باشد، بوق نیز ادامه می‌یابد. کارشناس متخصص باید برد را تست کند.
آیا می‌توان فقط یکی از باتری‌های یو پی اس ۲۴ ولت را تعویض کرد؟
خیر، هرگز نباید فقط یکی از دو باتری سری را تعویض کرد. اگر یک باتری جدید و یک باتری قدیمی به صورت سری متصل شوند، باتری قدیمی سریع‌تر تخلیه می‌شود و برد شارژر دچار عدم‌تعادل ولتاژ می‌شود. همیشه هر دو باتری را با هم تعویض کنید.
عمر مفید باتری یو پی اس کرکره برقی چقدر است؟
عمر مفید باتری‌های UPS معمولاً بین ۲ تا ۳ سال است. این مدت زمان بستگی به شرایط محیطی (دما و رطوبت)، تعداد دفعات شارژ و تخلیه، و کیفیت برد شارژر دارد. در مناطق گرم، عمر باتری کمتر است.
اگر باتری خراب باشد، آیا کرکره در زمان وصل بودن برق کار می‌کند؟
بله، اگر برق شهری وصل باشد، کرکره عادی کار می‌کند حتی اگر باتری کاملاً خراب باشد. اما در لحظه قطع برق، کرکره فوری‌اً متوقف می‌شود و نمی‌توان آن را بسته یا باز کرد. برای جلوگیری از این وضعیت، باتری را به‌موقع تعویض کنید.
آیا حذف باتری کرکره برقی به موتور صدمه می‌زند؟
خیر، حذف باتری به موتور صدمه نمی‌زند. موتور فقط تغذیه الکتریکی نیاز دارد و برای کار کردن فرقی نمی‌کند که این تغذیه از باتری باشد یا مستقیماً از برق شهری. تنها نتیجه حذف باتری این است که کرکره در زمان قطع برق کار نمی‌کند.
جمع‌بندی
تعویض باتری کرکره برقی یک سرویس ضروری است برای حفظ عملکرد سیستم برق اضطراری و اطمینان از دسترسی به ساختمان در زمان قطع برق. انتخاب باتری مناسب، نصب صحیح، و تشخیص به‌موقع علائم خرابی باعث می‌شود که هزینه‌های غیرمنتظره‌ای متحمل نشوید.
