گیر کردن کرکره برقی معمولاً از یکی از سه دسته عیب برقی، کنترلی یا مکانیکی ناشی می‌شود. اگر موتور وزوز می‌کند ولی شفت نمی‌چرخد، احتمالاً خازن راه‌انداز ضعیف شده است. اگر کرکره بعد از چند بار کار خاموش می‌شود و بعد از مدتی دوباره کار می‌کند، محافظ حرارتی موتور فعال شده است. این دو حالت را می‌توانید در کمتر از ۳ دقیقه از هم تفکیک کنید.
خلاصه در یک نگاه
ابتدا نوع عیب را مشخص کنید؛ بیشتر گیرهای کرکره برقی با یک بررسی کوتاه قابل تشخیص‌اند.
- نوع عیب را تعیین کنید: برقی (موتور، خازن، فیوز)، کنترلی (ریموت، رسیور، فتوسل) یا مکانیکی (ریل، درام، فنر).
- اگر صدای غیرعادی یا بوی سوختگی شنیدید، کلید برق کرکره را قطع کنید و دکمه را پشت سر هم نزنید.
- تیغه‌های نیمه‌باز را با دست بالا یا پایین نکشید؛ فشار دستی می‌تواند تیغه را از ریل خارج کند.
- محافظ حرارتی موتور معمولاً پس از حدود ۱۵ دقیقه خنک شدن دوباره آماده کار می‌شود.
- لیمیت سوئیچ (Limit Switch) نقاط توقف بالا و پایین را تعیین می‌کند؛ جابه‌جایی آن باعث توقف در یک نقطه ثابت می‌شود.
| نشانه خرابی | محتمل‌ترین علت | اقدام فوری کاربر |
|---|---|---|
| فقط صدای وزوز بدون حرکت شفت | ضعیف شدن خازن راه‌انداز موتور | موتور را خاموش کنید و استراحت دهید؛ بررسی تعمیرکار |
| توقف در یک نقطه مشخص و ثابت | جابه‌جایی لیمیت سوئیچ (میکروسوئیچ حد بالا یا پایین) | محل توقف را یادداشت کنید و تنظیم را به تعمیرکار بسپارید |
| توقف یا برگشت هنگام بسته شدن | کثیفی یا مسدود بودن فتوسل ایمنی | لنز چشمی را با دستمال نرم پاک کنید و مسیر پرتو را ببینید |
| عدم پاسخ به ریموت | باتری ریموت، فیوز سوخته، قطعی برق یا خرابی رسیور | چراغ LED ریموت را چک کنید، باتری را عوض کنید و فیوز را بررسی کنید |
| خاموش شدن بعد از چند بار کار | فعال شدن محافظ حرارتی (ترمیک) موتور | ۱۵ دقیقه صبر کنید؛ اگر تکرار شد، موضوع را به تعمیرکار بگویید |
اقدامات اورژانسی هنگام گیر کردن کرکره برقی؛ چه کارهایی را نباید انجام داد؟
اولین قدم در گیر کردن کرکره برقی، توقف هر فرمان اضافه است؛ هر فشار تکراری، آسیب موتور و تیغه‌ها را بیشتر می‌کند. قبل از هر بررسی، ایمنی محیط را هم چک کنید.
خطرات فشردن مکرر دکمه ریموت هنگام قفل شدن تیغه‌ها
وقتی کرکره حرکت نمی‌کند، خیلی‌ها دکمه ریموت را چند بار پشت سر هم می‌زنند. در پارکینگ‌های ساختمان‌های مسکونی، این رفتار معمولاً باعث می‌شود موتور بی‌وقفه گشتاور بکشد و ترمیک زودتر قطع کند. اشتباه رایج همین است: فکر می‌کنند فشار بیشتر دکمه کرکره را به حرکت درمی‌آورد، در حالی که هر بار فشردن، دوباره به مکانیزم فشار می‌آورد.
چرا کشیدن یا هل دادن دستی تیغه‌ها خطرآفرین است؟
تیغه‌ها روی ریل جانبی مویی‌دار حرکت می‌کنند و درام آن‌ها را جمع می‌کند. کشیدن یا هل دادن دستی تیغه نیمه‌باز می‌تواند آن را از شیار ریل خارج کند و به شفت و درام فشار مکانیکی بیاورد. وزن کرکره اگر ناگهان رها شود، برای افراد زیر آن خطرناک است.
- کلید اصلی برق کرکره را قطع کنید، اگر صدای غیرعادی یا بوی سوختگی شنیدید.
- قبل از هر کاری مطمئن شوید زیر دهانه کرکره نیمه‌باز کسی نیست.
- برای باز کردن دستی یا اضطراری، از راهنمای تصویری باز کردن کرکره برقی بدون برق استفاده کنید. اگر موتور یا فنر تحت کشش است، این کار را به تعمیرکار متخصص بسپارید.

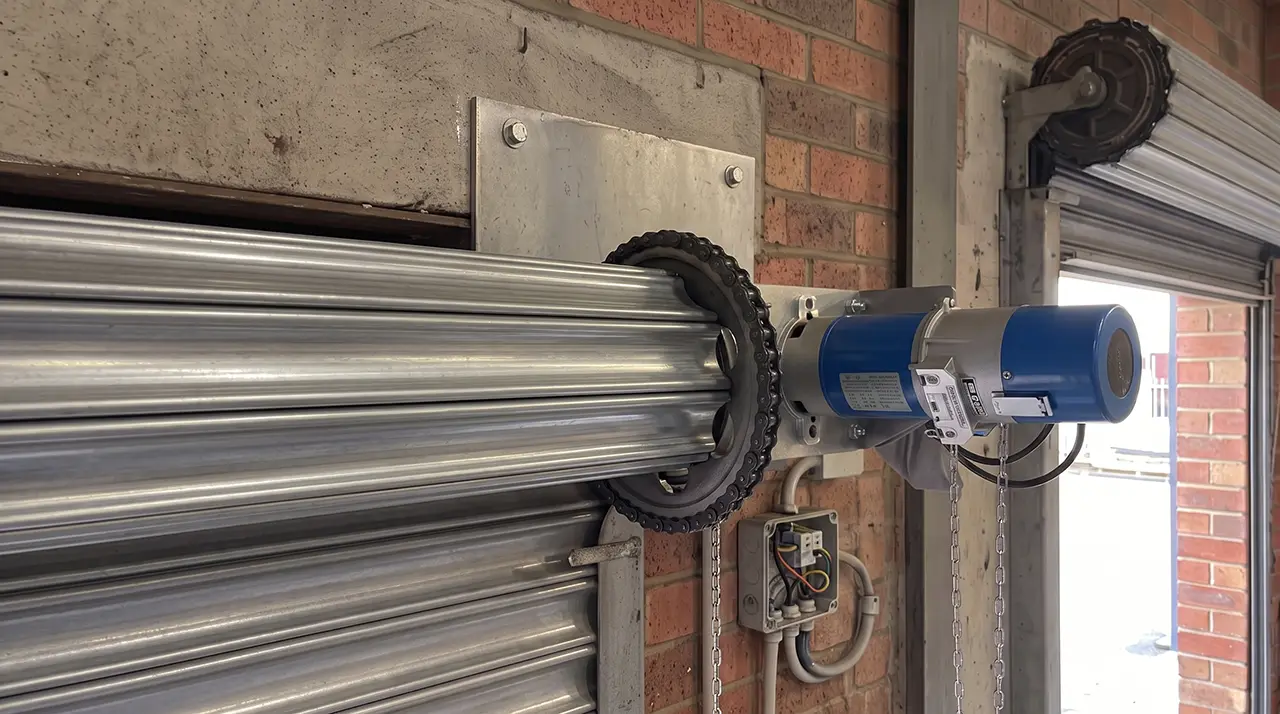

علت بالا نرفتن کرکره برقی با ریموت چیست؟ بررسی دلایل برقی و کنترلی
کرکره با ریموت بالا نمی‌رود وقتی برق موتور قطع است، خازن توان چرخاندن ندارد، یا فرمان ریموت به رسیور نمی‌رسد. در بیشتر موارد بالا و پایین نرفتن کرکره برقی به یکی از همین سه بخش برمی‌گردد. کرکره‌های غلتکی (Roller Shutter) با موتور توبلار یا ساید کار می‌کنند و هر دو بخش برقی و کنترلی را باید به ترتیب بررسی کرد.
خرابی خازن راه‌انداز و ناتوانی موتور در چرخاندن شفت
خازن راه‌انداز موتور کرکره انرژی لازم برای گشتاور اولیه را تأمین می‌کند. وقتی این خازن ضعیف شود، موتور لرزش یا وزوز می‌کند اما شفت نمی‌چرخد. این حالت را با موتور سوخته اشتباه می‌گیرند، ولی موتور سوخته معمولاً بوی سوختگی دارد و خازن ضعیف فقط در لحظه راه‌اندازی صدا می‌دهد. خازن ممکن است بار الکتریکی نگه دارد، پس بازکردن و تست آن را به تعمیرکار بسپارید.
اشتباه رایج این است که قبل از تست خازن، کل موتور عوض شود و هزینه اضافه روی دست مالک بماند.
فعال شدن محافظ حرارتی (ترمیک) در اثر استفاده مکرر
محافظ حرارتی موتور (ترمیک، Thermal Overload) در اثر کارکرد مکرر، داغ شدن بیش از حد یا اصطکاک بالا، مدار را خودکار قطع می‌کند. این توقف موقت است و معمولاً پس از حدود ۱۵ دقیقه خنک شدن، موتور دوباره آماده کار می‌شود. اگر بعد از خنک شدن کرکره کار کرد، مشکل از ترمیک بوده؛ اگر تکرار شد، دنبال علت اصطکاک بگردید، مثل ریل خشک، تیغه خم‌شده یا فنر کورلیس خسته.
ایراد در رسیور، برد مدار فرمان یا کد ریموت
اگر موتور هیچ واکنشی نشان نمی‌دهد، اول فرمان را بررسی کنید. چراغ LED ریموت را هنگام فشردن دکمه نگاه کنید؛ اگر روشن نمی‌شود، باتری را عوض کنید. اگر چراغ روشن است ولی کرکره واکنش نشان نمی‌دهد، احتمالاً رسیور یا برد فرمان مشکل دارد. گاهی ریموت دیگری در ساختمان با همان فرکانس، فرمان را مختل می‌کند؛ این تداخل را با قطع ریموت‌های دیگر و تست مجدد بررسی کنید. اگر خازن یا رسیور نیاز به تعویض دارد، می‌توانید برای تعمیر کرکره برقی بازدید و استعلام هزینه را از کارشناسان آتی‌در سرویس بگیرید.
علت پایین نیامدن کرکره برقی و نقش سنسورهای فتوسل
اگر کرکره بالا می‌رود ولی پایین نمی‌آید، بیشترین احتمال مربوط به فتوسل ایمنی است. فتوسل ایمنی (Photocell Sensor) دو چشمی است که پرتو مادون قرمز بین آن‌ها رد می‌شود؛ وقتی این پرتو قطع شود، کرکره در حین بسته شدن متوقف یا برمی‌گردد.
کثیف شدن لنز یا عدم هم‌راستایی فتوسل ایمنی
گردوغبار، تار عنکبوت یا جابه‌جایی جزئی چشمی بر اثر ضربه باعث می‌شود پرتو به گیرنده نرسد. برای تشخیص، به چراغ LED هر دو چشمی نگاه کنید؛ اگر یکی خاموش است یا چشمک می‌زند، هم‌راستایی و تمیزی را بررسی کنید. لنز را با دستمال نرم و کمی آب پاک کنید و از مواد شوینده قوی پرهیز کنید. چشمی را با زور تنظیم نکنید؛ جابه‌جایی کم کافی است.
اشتباه خطرناک تعمیرکاران غیرمتخصص، بای‌پس کردن (جامپر زدن) فتوسل برای پایین آمدن سریع کرکره است. این کار حفاظ ایمنی را حذف می‌کند و برای افراد و وسایل زیر کرکره خطر جدی دارد.
تاثیر تابش مستقیم نور خورشید و گردوغبار بر چشمی‌ها
نور مستقیم خورشید، به‌خصوص صبح و عصر، می‌تواند گیرنده را خیره کند و پرتو واقعی را از نور محیط تشخیص ندهد. در این حالت کرکره ممکن است هنگام بسته شدن مکرر برگردد یا اصلاً پایین نیاید. اگر چشمی در مسیر تابش مستقیم قرار دارد، آن را کمی جابه‌جا کنید یا با سایه‌بان کوچک محافظت کنید، و اگر مشکل تکرار شد، تنظیم حرفه‌ای را بسپارید.
- مسدود بودن کاذب: اگر بین چشمی‌ها چیزی نیست و کرکره هنگام بسته شدن برمی‌گردد، پرتو احتمالاً با نور قوی یا کثیفی مختل شده است.
- برای تمیز کردن چشمی، فقط از دستمال نرم استفاده کنید.
- برگشت به بالا نزدیک زمین: اگر تیغه فقط در فاصله کمی از زمین برمی‌گردد، علاوه بر چشمی، تنظیم حد پایین را هم بررسی کنید.
بهم خوردن تنظیم کرکره برقی و ایستادن آن در میانه مسیر
اگر کرکره برقی همیشه در یک نقطه ثابت متوقف می‌شود، مشکل معمولاً از لیمیت سوئیچ است؛ اما اگر بی‌الگو و در جای متفاوتی می‌ایستد، ریشه آن در برق یا مکانیک است. لیمیت سوئیچ یعنی قطعه‌ای که نقطه توقف بالا و پایین کرکره را تعیین می‌کند. میکروسوئیچ لیمیت سوئیچ در تمام موتورهای برقی همین نقش را دارد.
تنظیم لیمیت سوئیچ موتور ساید و توبلار
در موتور ساید، پیچ‌های تنظیم حد معمولاً روی سر موتور یا زیر درپوش گیربکس قرار دارند. در موتور توبلار، که درون لوله شفت نصب می‌شود، دسترسی به میکروسوئیچ محدودتر است و تنظیم آن از سر موتور انجام می‌شود. جابه‌جایی چند میلی‌متری این پیچ‌ها نقطه توقف را کاملاً تغییر می‌دهد.
تنظیم لیمیت کار برقی است و باید با قطع کامل برق انجام شود. شما می‌توانید بی‌خطر محل توقف را یادداشت کنید و ببینید کرکره همیشه زودتر یا دیرتر می‌ایستد یا نه. اشتباه رایج این است که برای رسیدن به نقطه دلخواه پیچ را بیش از حد می‌چرخانند؛ در این حالت موتور به دوشاخه مکانیکی برخورد می‌کند، بار اضافی می‌گیرد و کلید حرارتی آن را قطع می‌کند.
تاثیر نوسانات و قطعی برق بر حافظه حد مجاز باز و بسته شدن
در بسیاری از سیستم‌ها، موقعیت حد بالا و پایین در برد فرمان یا گیرنده ذخیره می‌شود. اگر برق در میانه حرکت قطع شود یا ولتاژ ناگهان افت کند، این موقعیت ممکن است از دست برود و کرکره در نقطه‌ای تصادفی متوقف شود. مثال رایج، مغازه‌ای است که با ژنراتور یا یو پی اس کار می‌کند و هر بار نوسان برق، کرکره نیمه‌راه می‌ایستد.
پس از برقراری مجدد برق، یک چرخه کامل پایین و بالا را با دقت اجرا کنید تا دستگاه موقعیت را دوباره بخواند. اگر دفترچه کاتالوگ دستگاه قابلیت آموزش حد را دارد، مراحل آن را همان‌جا بررسی کنید. فشار مکرر ریموت هنگام توقف هم دستور تکراری می‌فرستد و بیشتر موتور را داغ می‌کند.
| نشانه | علت احتمالی | اقدام |
|—|—|—|
| توقف همیشه در یک نقطه ثابت | لیمیت سوئیچ جابه‌جا یا بد تنظیم شده | تنظیم لیمیت توسط تعمیرکار |
| توقف تصادفی در وسط مسیر | افت ولتاژ یا قطعی برق | بررسی برق و اجرای یک چرخه کامل |
| توقف پس از چند دقیقه کار | عملکرد کلید حرارتی موتور | صبر برای خنک شدن و کاهش تعداد دفعات باز و بسته |
بررسی مشکلات مکانیکی: رفع گیر کرکره برقی در ریل و درام
گیر کردن کرکره برقی در ریل یا درام معمولاً به خاطر مانع فیزیکی، خمیدگی یا فرسودگی قطعات است و فشار دادن مکرر ریموت آن را بدتر می‌کند. ریل جانبی مویی‌دار یعنی شیار فلزی که تیغه‌ها در آن حرکت می‌کنند و نوارهای مویی داخل آن، گرد و غبار را بیرون نگه می‌دارند. درام هم استوانه‌ای است که تیغه‌ها دور آن رول می‌شوند.

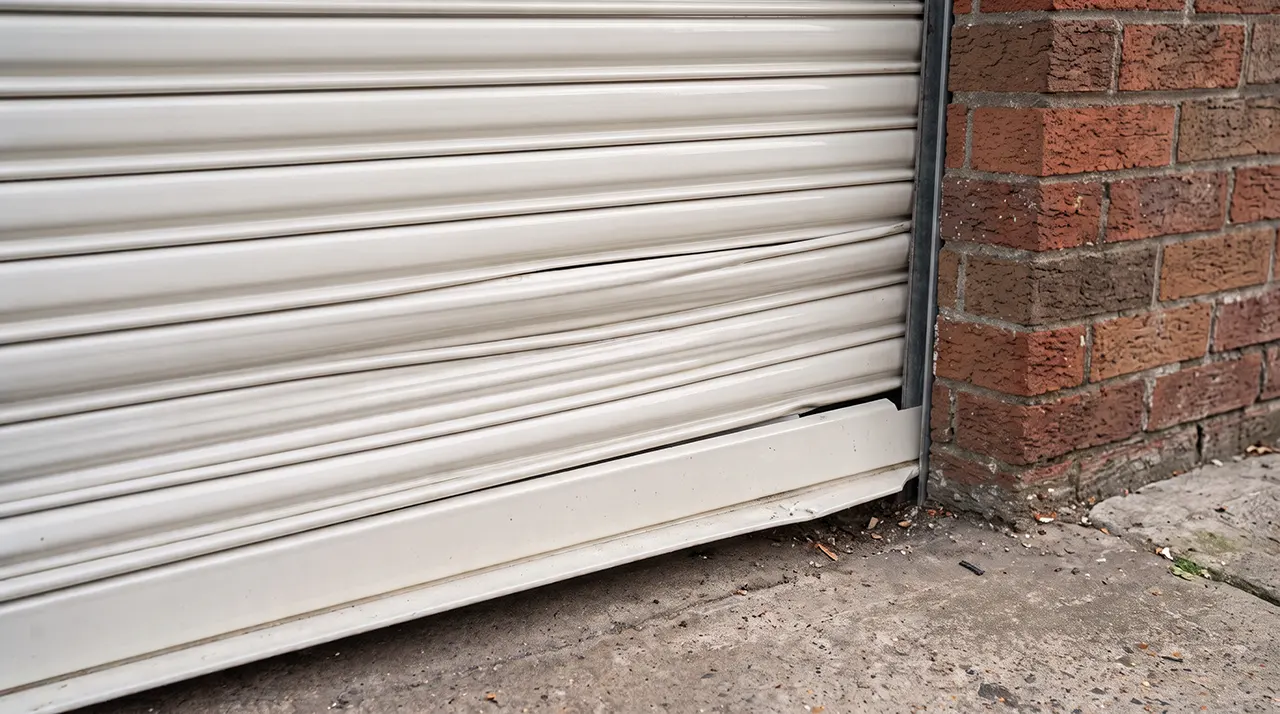

خارج شدن تیغه‌ها از ریل و قوس برداشتن تیغه اول
وقتی تیغه پایینی یا اولین تیغه از ریل بیرون بیاید یا قوس بردارد، کرکره در همان نقطه گیر می‌کند و صدای خراش می‌دهد. علت رایج، سنگ‌ریزه، قوطی خالی یا ضربه‌ای است که به ریل خورده است. مغازه‌داری را در نظر بگیرید که کرکره‌اش نیمه‌باز ماند و سنگ‌ریزه‌ای در ریل سمت راست پیدا شد.
بررسی بی‌خطر این است که با برق کاملاً قطع، از بیرون و بدون دست زدن به تیغه، ریل را نگاه کنید. اگر مانع دیدید، با رعایت دفترچه کاتالوگ از راهنمای باز کردن کرکره برقی بدون برق استفاده کنید. کشیدن تیغه با زور یا وارد کردن ابزار فلزی به ریل، تیغه را بیشتر خم می‌کند و رفع گیر را سخت‌تر می‌کند.
شکستگی یا فرسودگی فنر کورلیس و انحراف شفت
فنر کورلیس در کرکره‌هایی که فنر تعادل دارند، وزن تیغه‌ها را خنثی می‌کند. وقتی این فنر خسته یا شکسته باشد، موتور هنگام بالا کشیدن تیغه‌ها فشار مضاعف می‌گیرد و ممکن است کرکره در نیمه راه بایستد. شفت یا درام گرداننده هم اگر منحرف شده باشد، تیغه‌ها یک طرف بالا می‌روند و طرف دیگر کند می‌شود.
فنر کورلیس تحت تنش زیادی است و باز کردن یا دخالت در آن بسیار خطرناک است. بررسی شما فقط ظاهری باشد؛ یعنی به صدای کشیده شدن فنر، جیغ فلزی و کندی بالا رفتن در یک سمت توجه کنید. اشتباه رایج تعمیرکاران غیرمتخصص این است که قبل از بررسی فنر و شفت، موتور را تعویض می‌کنند.
– بررسی سنگ‌ریزه، خمیدگی و اشیای خارجی در ریل جانبی
– بررسی جمع شدن گردوغبار و پاره شدن نوار مویی‌ها
– توجه به صدای سایش فلز به فلز که نشانه اصطکاک شدید است
– خطر رول‌پیچ شدن نامتقارن تیغه‌ها در صورت کار با یک طرف کرکره
فیوز کرکره برقی کجاست و چگونه تعویض می‌شود؟
فیوز کرکره برقی یعنی محافظ جریان شیشه‌ای که در مسیر تغذیه برد فرمان قرار دارد و با سوختن آن، کرکره به ریموت پاسخ نمی‌دهد. پیدا کردن فیوز و بررسی سادهٔ آن کار شما است، اما هر تعویضی که به تابلوی ۲۲۰ ولت یا سیم‌کشی اصلی برسد، فقط با کارشناس انجام شود.
محل قرارگیری فیوز در برد رسیور و تابلو برق
معمولاً فیوز داخل جعبه‌ای کنار موتور یا روی دیوار کنار کرکره، یعنی همان جایی که برد رسیور (گیرنده) نصب شده، قرار دارد. گاهی هم روی تابلوی کنترل کنار درب پارکینگ دیده می‌شود. فیوز استوانه‌ای شیشه‌ای با دو سر فلزی است و از بیرون می‌توان وضعیت سیم داخلی آن را دید.
علائم سوختن فیوز کرکره برقی و نحوه تعویض ایمن آن
نشانه اصلی سوختن فیوز این است که چراغ برد خاموش است، ریموت هیچ واکنشی نشان نمی‌دهد و موتور صدای کلیک هم نمی‌دهد. داخل شیشه سیاه شده یا سیم داخلی قطع است. برای تشخیص قطعی، فیوز را خارج کنید و با مولتی‌متر پیوستگی آن را بسنجید؛ اگر عدد پیوستگی نداد، سوخته است.
- کلید اصلی برق تابلو را قطع کنید و قطع بودن برق را با تستر بررسی کنید.
- فیوز را از نگهدارنده خارج کنید و شیشه و سیم داخلی را بررسی کنید.
- فیوز جایگزین را با ولتاژ و آمپراژ دقیقاً مطابق برچسب یا [مشخصات فنی از کاتالوگ] انتخاب کنید.
- فیوز را در نگهدارنده قرار دهید، درب جعبه را ببندید و برق را برقرار کنید.
- با ریموت یک چرخه کامل را تست کنید.
اشتباه رایج این است که فیوز با آمپراژ بالاتر یا یک سیم فلزی جایگزین شود؛ این کار موتور و برد را می‌سوزاند. اگر فیوز تازه بعد از تعویض دوباره سوخت، احتمال اتصال کوتاه یا مشکل موتور وجود دارد و باید بی‌درنگ کار را متوقف و با تعمیرکار تماس بگیرید. برای این مرحله، کارشناسان تعمیر کرکره برقی آتی‌در سرویس عیب‌یابی دقیق‌تر انجام می‌دهند.
| نشانه | علت احتمالی | اقدام |
|—|—|—|
| ریموت بی‌واکنش و چراغ برد خاموش | فیوز سوخته یا قطعی برق | بررسی فیوز و قطع و وصل برق |
| فیوز سالم اما صدای وزوز بدون چرخش | تضعیف خازن راه‌انداز موتور | قطع برق و مراجعه به تعمیرکار |
| فیوز بعد از تعویض دوباره می‌سوزد | اتصال کوتاه یا اشکال در موتور | قطع فوری و تماس با کارشناس |
تجربه تعمیرکار آتی‌در سرویس از گیر کردن کرکره برقی
یکی از نکاتی که در عیب‌یابی کرکره‌های برقی همیشه به آن توجه می‌کنیم، این است که با شنیدن صدای موتور یا متوقف شدن کرکره در نیمه مسیر، سریعاً سراغ تعویض موتور نرویم. در چنین شرایطی، ابتدا باید مشخص شود که مشکل از سیستم برقی است یا مکانیزم حرکت کرکره.
برای مثال، وقتی کرکره مغازه‌ای هنگام پایین آمدن در یک نقطه متوقف می‌شود و صدای ساییدگی فلز به گوش می‌رسد، بررسی ریل‌های جانبی و وضعیت تیغه‌ها اهمیت زیادی دارد. گاهی وجود یک مانع کوچک در مسیر حرکت یا تغییر شکل جزئی تیغه پایینی باعث ایجاد اصطکاک می‌شود. اگر در این وضعیت کاربر چندین بار ریموت را فشار دهد یا بخواهد تیغه‌ها را با دست جابه‌جا کند، ممکن است مشکل اولیه به آسیب جدی‌تری تبدیل شود.
در عیب‌یابی چنین مواردی، ابتدا وضعیت ظاهری ریل‌ها، تیغه‌ها و نحوه جمع شدن کرکره بررسی می‌شود. سپس در صورت نیاز، عملکرد موتور، شفت و قطعات مرتبط نیز مورد ارزیابی قرار می‌گیرد تا علت اصلی مشخص شود. این ترتیب بررسی کمک می‌کند قطعه‌ای که هنوز سالم است، بی‌دلیل تعویض نشود و هزینه اضافی به مشتری تحمیل نگردد.
توصیه ما: اگر کرکره برقی در مسیر حرکت گیر کرد، صدای غیرعادی داشت یا یک سمت آن کندتر از سمت دیگر حرکت کرد، از ادامه کار با ریموت خودداری کنید. در صورت وجود نشانه‌های خطر، برق دستگاه را قطع کنید و بررسی تخصصی را به تعمیرکار بسپارید؛ به‌خصوص اگر احتمال آسیب دیدن شفت یا فنر تعادل وجود دارد.
سوالات متداول
چرا کرکره برقی صدای موتور می‌دهد اما بالا یا پایین نمی‌رود؟
این علامت بالا و پایین نرفتن کرکره برقی است و معمولاً به‌خاطر ضعف خازن راه‌انداز موتور یا گیر مکانیکی است. خازن راه‌انداز انرژی لازم برای گشتاور اولیه را تأمین می‌کند و تضعیف آن باعث لرزش یا وزوز بدون چرخش موتور می‌شود. اگر صدا آمد و حرکت نکرد، برق را قطع کنید و ریل را بررسی کنید.
چرا بعد از قطع و وصل شدن برق، کرکره برقی وسط راه می‌ایستد؟
معمولاً به این خاطر است که موقعیت حد بالا یا پایین در لحظه قطعی برق از دست رفته است. اگر فتوسل یا چشمی کرکره هم در مسیر مانع تشخیص دهد، دستگاه کار را متوقف می‌کند. یک چرخه کامل پایین و بالا را با دقت اجرا کنید و اگر دوباره تکرار شد، لیمیت را بررسی کنید.
آیا روغن‌کاری ریل کرکره برقی برای رفع گیر مجاز است؟
بله، اما فقط بعد از رفع مانع و تمیزکاری کامل ریل و با روان‌کننده سبک مناسب. روغن غلیظ گرد و غبار را جذب می‌کند و نوارهای مویی را خراب می‌کند، پس تا جای ممکن از آن دوری کنید. هرگز روغن را روی فنر کورلیس یا داخل موتور نریزید.
چرا کرکره برقی در هوای گرم تابستان بیشتر گیر می‌کند؟
گرما باعث انبساط جزئی تیغه‌ها و افزایش اصطکاک در ریل می‌شود و موتور زودتر داغ می‌کند. در این شرایط گیر کردن کرکره برقی بیشتر دیده می‌شود، چون محافظ حرارتی موتور زودتر وارد عمل می‌شود. پس از قطع، حدود ۱۵ دقیقه صبر کنید تا موتور خنک شود.
فیوز کرکره برقی دقیقاً کجاست و از کجا بفهمیم سوخته است؟
فیوز شیشه‌ای معمولاً داخل جعبه برد رسیور کنار موتور یا روی برد فرمان قرار دارد. اگر کرکره به ریموت واکنش نشان ندهد و چراغ برد خاموش باشد، فیوز را بعد از قطع برق بررسی کنید. سیاهی داخل شیشه یا قطع سیم داخلی نشانه سوختن است.
جمع‌بندی
گیر کردن کرکره برقی همیشه یک علت ساده ندارد؛ گاهی لیمیت جابه‌جا شده، گاهی فیوز سوخته و گاهی ریل یا فنر آسیب دیده است. با بررسی‌های بی‌خطر که در این مقاله گفته شد، می‌توانید علت احتمالی را پیدا کنید. اگر کرکره برقی پارکینگ یا فروشگاه شما وسط راه متوقف شده، صدای غیرعادی می‌دهد یا با ریموت حرکت نمی‌کند، از فشار مکرر و زور زدن به تیغه‌ها خودداری کنید. کارشناسان آتی‌در سرویس آماده عیب‌یابی دقیق و رفع گیر تخصصی هستند؛ برای بازدید و استعلام هزینه، با خدمات تعمیر کرکره برقی آتی‌در سرویس تماس بگیرید.
